원래 장소:
중국
브랜드 이름:
Delicacy
인증:
CE
모델 번호:
DP-007

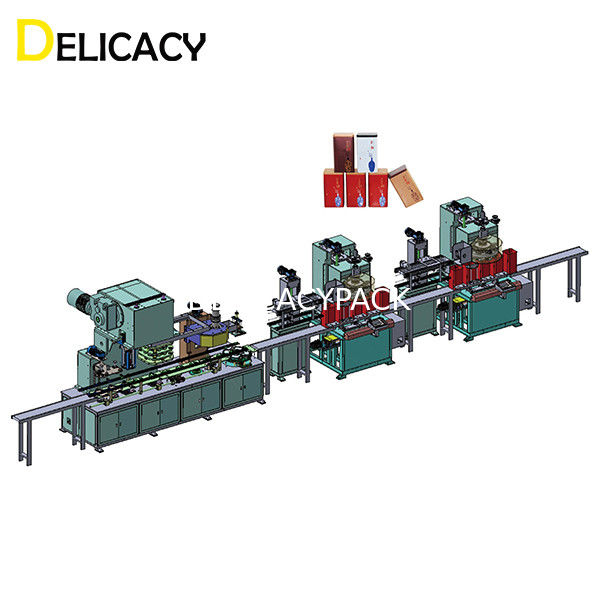

18L 사각 깡통을 위한 완전 자동 생산 라인
18L과 20L과 같이와 곧, 큰 스카스 깡통의 신체 생산을 위해 사용됩니다.라인은 완전 자동 생산을 실현하고 생산량이 30CPM에 도달합니다. 그것은 지금쯤은 벌써 중국에서 첨단 설비에 속하고, 슈트러블훠 사각 깡통을 위한 대량 생산입니다.
주요 기술적인 매개 변수
적용 가능한 범위 :18L,20Lcans와 같이, 큰 사각 깡통
출력 :30CPM
아웃라인차원 :17000X2000X3050mm
중량의 전직선 :약 26T
장점
라인은 순수하게 기계의 캠 전송, 캠 콘베이링캔을 채택합니다, 캠 홀딩드 캔라이트가 매끄럽게 그리고 안전하게 운영하고기 때문에 어브콘티누오우스리 조정할 수 있는 속도와 보호 소자의 움직이지 않게 될 수 있습니다.광장 과정을 확대하기 위한 디자인 레프트 리셋 홈은 안에 주문이 봄의 피로 수명을 토아보이드와, 이 작업장을 모에두레이블 했다는 것 입니다.수레테 플랜징이 좋은 스리밍퀄이티에게 확보하기 위해 획일적이 그리고 빨리 그렇게 그것인 디자인이 만들었던 내부의와 외부 홈붙이 풀리.
1. 빅 스퀘어로의 도입이 할 수 있습니다
그것은 3대 pc가 캔 본체, 규제와 바닥으로 구성되어 할 수 있다는 것 (대부분 양철 물질로 만들어지 ) 입니다. 깡통은 형성하여진 스퀘어입니다. 캔 본체는 모든 4 변에 부조세공을 하는 것을 합니다. 깡통 능력은 일반적으로 10-20L과 비스듬한 300-320mm과 높이 170-450mm입니다.
캔은 식품, 화학, 페인트, 식용 기름, 윤활유, 의약품, 등과 같은 다양한 상품을 위해 사용될 수 있습니다.
2. 기본 사양과 빅 스퀘어의 생산 과정은 제작 라인 할 수있
라인은 10-20L 사각 깡통의 자동적 생산에 적용할 수 있습니다.
생산력 : 20-30CPM
전체 전력 : 약 90Kw
바닥 면적은 다음을 필요로 했습니다 약 100 평방미터
인력은 필요했습니다 : 3-4명의 근로자
기술적 작업 흐름 : 본체 공백 슬리팅 - 라운딩 - 신체 용접 - 내부 및 외부 용접 솔기 코팅 - 도입 경화 - 냉각 콘베이어 - - 압인 - 위 & 바닥 플랜징 - 바닥 시밍부 - 전환 - 위 시밍부 - 누전시험 - 포장을 확대하는 스퀘어.
3. 빅 스퀘어의 설치 구성도는 생산 라인 할 수있
자동 한 개의 슬리터
| 자동 공급기와 스택커와 갱 슬리터 | |
| 최대 시트 사이즈 (L*W) | 1100*1100mm |
| 최소 시트 사이즈 (L*W) | 200*400mm |
| 최대 속도 | 50개 시트 / 분 |
| 전원 공급기 | 380V/50Hz |
| 전체 전력 | 3.5Kw |
| 총 중량 | 1800Kg |
| 공급 장치 & 스택커 화물 | 3T |
| 완전 자동은 용접기를 구체화할 수 있습니다 | |
| 용접 주파수 | 100-280Hz |
| 용접 속도 | 10m-20m/min |
| 생산력 | 25-35 깡통 / 분 |
| 지름을 캔으로 만드세요 | Φ220-Φ300mm |
| 관높이 | 220-500mm |
| 양철 두께 | 0.2-0.4mm |
| 동선 지름 | Φ1.5-Φ1.8mm |
| 중첩 | 0.6-1.0mm |
| 전원 공급기 | 3 단계 380V 50Hz |
| 설치 전원 | 20Kw |
| 냉각수 | 12-20C, 40L/min |
| 공기소비량 | ≥200L/min, >0.5Mpa |
| 총 중량 | 약 3000Kg |
| 차원(L*W*H) | 2200*1520*1980mm |
| 내부 용접 솔기 분체 도장기 | |
| 지름을 캔으로 만드세요 | Φ52-Φ350mm |
| 전송 속도 | 10-20m / 분 ; 20-60/min |
| 도포 폭 | 6-14mm |
| 분말 소재 | 폴리에스테르 에폭시 |
| 설치 전원 | 2.5Kw |
| 공기소비량 | ≥300L/min, >0.5Mpa |
| 입력 전원 | AC 220V, 50Hz |
| 총 중량 | 약 500Kg |
| 차원(L*W*H) | 900*900*2200mm |
| 외부 용접 솔기 래커 피복 기계 | |
| 지름을 캔으로 만드세요 | Φ52-Φ350mm |
| 관높이 | 50-600mm |
| 도포 속도 | 8-16m / 분 ; 25-50m/min |
| 도포 폭 | 8-18mm |
| 압축된 공기 | 0.4Mpa/cm2 |
| 입력 전원 | AC 380V/50Hz |
| 차원 (L*W*H) | 1800*600*1300mm |
| 총 중량 | 500KG |
도입 오븐
| 전자기 건조 오븐 | |
| 허트러 전원 | 1-2Kw |
| 생산 속도 | 위에서 말한 200 깡통 / 분 |
| 지름을 캔으로 만드세요 | Φ45-Φ176mm |
| 관높이 | 45-600mm |
| 냉각수 | >0.4MPa, 12-20C, 40L/min |
| 공기소비량 | ≥50L/min, >0.5Mpa |
| 전압 | AC 380V/50Hz |
자동 캔 본체 성형 기계
| 완전 자동은 성형 기계를 구체화할 수 있습니다 | |
| 생산력 | 20-30 분당 사이클 |
| 비스듬한 범위 | 300-320mm |
| 높이는 이를 수 있습니까 | 170-450mm |
| 재료 두께 | ≤0.4mm |
| 전체 전력 | 약 40Kw |
| 기압 | 0.3-0.5Mpa |
| 차원 (L*W*H) | 3020*1420*3100mm |
| 총 중량 | 약 9T |
| 회전형 인라인 누설 시험기 | |
| 적용 가능하 크기 범위 할 수있 | 10-20L |
| 기압 | 4-6Bar |
| 테스트중인 압력 | 10-15Kpa |
| 검출 속도 | 20-30 깡통 / 분 |
| 검출 정확도 | 0.15 밀리미터 |
| 총 중량 | 약 3800Kg |
| 차원 (L*W*H) | 4000*1200*2300mm |
| 입력 전원 | 380V/50Hz |
4. 생산 라인의 스케치 설계
5. 자동 빅 스퀘어의 장점은 생산 라인 할 수있
완전히 자동 성형 작업을 실현하면서, 전체 생산 라인은 제어 시스템의 프로그램을 짜는 자동 컴퓨터를 채택합니다. 오직 3-4명의 근로자만을 전체 회선을 운영할 필요가 있습니다. 라인은 다량 생산 속도, 개선 효율과 낮은 불용물량과 함께 있습니다.
전체 생산 라인의 모든 역은 높은 견고성과 내마모재에 의해 만들어집니다. 가이드 레일과 프로필은 빠른 공급 씨스템을 보증하기 위해 서보 모터의 정확한 조정에 결합됩니다. 한편, 시밍기 머리는 저소음과 고효율의 기능을 가지고 있는 특수한 설계를 채택합니다. 8개 휠 시밍기 머리와 함께, 밀봉 질은 빠르고 안정적입니다.
